A central fotovoltaica distribuída em telhados é geralmente o uso de shopping centers, fábricas, edifícios residenciais e outras construções em telhados, com autogeração autoconstruída, as características do uso próximo, geralmente é conectada à rede abaixo de 35 kV ou tensão inferior níveis.
Maneira de instalar uma fundação de concreto

De acordo com o método de construção pode ser dividido em: base de concreto pré-fabricada e base de vazamento direto.
De acordo com seu tamanho pode ser dividido em: fundação de base independente e fundação de base composta.
Utilização em centrais fotovoltaicas distribuídas: coberturas planas de betão.
Vantagens: forte capacidade de carga, boa resistência a inundações e vento, forças confiáveis, nenhum dano ao telhado de concreto, boa resistência, alta precisão e construção simples e conveniente, sem necessidade de grandes equipamentos de construção.
Desvantagens: aumento da carga da cobertura, necessidade de grande quantidade de concreto armado, mais mão de obra, longo período de construção e maior custo geral.

1）Fundação de base independente
A base independente é um suporte frontal e traseiro colocado separadamente no telhado plano de concreto, e a base independente é dividida em coluna quadrada e coluna redonda de acordo com o formato da coluna.
a.Coluna quadrada
A base da coluna quadrada é dividida em: suporte e conexão aparafusada da base de cimento, suporte junto com a fundação de cimento derramado, suporte pressionado diretamente sob a ranhura da fundação de concreto, concreto colocado diretamente no suporte.

Fig. 1 Conexão aparafusada entre o suporte e a base da fundação de concreto

Fig. 2 O suporte é vazado junto com a fundação de concreto

Fig. 3 Suporte pressionado diretamente sob o recesso da fundação de concreto

Fig. 4 Concreto colocado diretamente no suporte

b.Coluna redonda
A base da coluna redonda é dividida em: suporte e base de fundação de concreto, conexão aparafusada, suporte junto com fundação de concreto vazando a partir do método de conexão.

Fig. 5 Conexão aparafusada entre suporte e base de fundação de concreto

Figura 6 suporte junto com vazamento de fundação de concreto

2）Fundação de base composta
A fundação de base composta, também chamada de fundação em faixa, conecta os suportes dianteiro e traseiro em um só, que apresenta melhor resistência à carga.
Sua conexão com o suporte pode ser dividida em: suporte e base de fundação de concreto, conexão aparafusada e suporte junto com concretagem de fundação de cimento.

Fig. 7 Conexão aparafusada entre o suporte e a base da fundação de concreto

Fig. 8 O suporte é vazado junto com a fundação de concreto

Instalação de luminária de duas vias

Os materiais podem ser divididos em: perfis de alumínio, aço galvanizado a quente, liga de alumínio, aço inoxidável, etc.
Âmbito de aplicação: aplicado principalmente em telhados de telha de aço coloridos e telhados inclinados de telha esmaltada.
Características: peso leve, baixo custo, alta confiabilidade e instalação conveniente.
Como existem muitos tipos de estruturas de aço colorido, também existem mais tipos de acessórios, apenas alguns dos tipos de acessórios estão listados abaixo.

1) Dispositivo de instalação de telha de aço colorida (fixação)
Tipos de telhas de aço coloridas aplicáveis: três tipos de lascas angulares, estrutura de borda de travamento vertical.

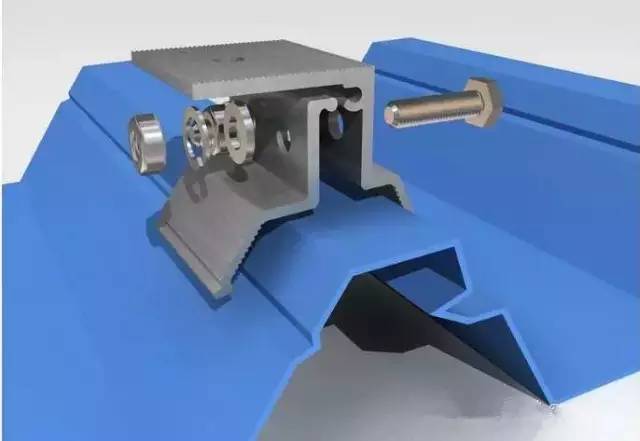

Fig.9 Gabarito de instalação de telha de aço colorida (fixação)

Figura 10 Gabarito de instalação de telha de aço colorida (fixação)

2) Suporte de sela
Tipo de telha de aço de cor aplicável: ângulo de lascamento de três tipos, estrutura de borda de travamento vertical, estrutura trapezoidal.
O método de ligação com telha de aço colorida é dividido em: colagem (conforme Figura 12) e fixação com parafusos (conforme Figura 13).

Figura 11 Colagem

Figura 12 Fixação por parafuso

3) Base fixa do gancho para azulejos

Fig.13 O gancho é fixado na viga com parafusos

Fig. 14 Gancho fixado em laje de concreto com parafuso expansor

Instalação do suporte Way Three e colagem do telhado

Figura 15 O suporte é conectado diretamente à laje

Figura 16 A base do suporte é colada ao telhado com cola de construção

Figura 17 Suporte metálico embutido no telhado
